磨床及自動滾絲機用自動上料機設計

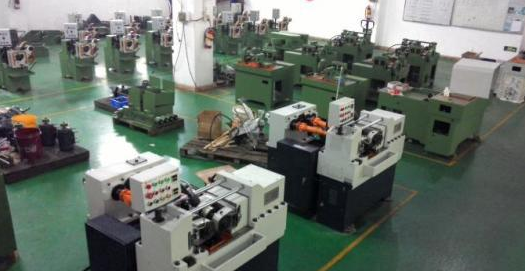

目前，在串滾滾絲機對牙條進行滾絲等操作時，需要將牙條一根根的手工放入串 滾滾絲機的滾絲模之間，由於采用人員操作，工人的勞動強度高，並且生產效率低，

另外采 用人工操作，如果操作疏忽還容易導致操作人員受傷。因此很有必要設計一種自動上料裝 置來克服上述弊端。

一個料板 1、一個圍繞該料板 1 周邊並向上延伸的 環形側壁 3，並且該環形側壁 3 的左側設置有一個開口 30，該料板 1 向左側傾斜，這樣 放置在料板 1 上的牙條即可從該開口 30 處滑出。料板 1 的左側還設置有擋板 5，料板 1 與擋板 5 之間還設置有滑塊 7，滑塊 7 的上端麵也向左側傾斜，該滑塊 7 上連接有使滑塊上、下滑移的驅動裝置，擋 板 5 的側邊還設置有輸送帶 9。使滑塊上、下滑移的驅動裝置包括電機 11，電機 11 的軸出軸上設置有一個轉盤 13，該轉盤 13 的盤壁上還穿設有一個銷 15，銷 15 的另一端穿設在滑塊 7 的側壁上。 、使用時，將牙條放置在料板 1 上，由於料板 1 向左傾斜，此時牙條向左側滑動，並從 開口處滑入到滑塊 7 的上端，電機 11 轉動，此時，滑塊 7 被抬高，當滑塊 7 高於輸送帶 9 時， 由於滑塊 7 上端麵也向左側傾斜，此時牙條在輸送帶 9 的作用下被輸送至串滾滾絲機的滾 絲模之間。從而使實用新型實現了自動上料，大大降低了工人的勞動強度，並大大提高了生 產效率。另外由於自動上料，加工具有連續性，產品的質量穩定。

還可以用在無心磨床等設備上，從而可以實現無心磨床等的自動上料。
